elektriline vints 400V
Kasutus – See 3-faasiline vints sobib ainult tõmbamise jaoks. Konks on lukustiga. Püsimääritud
käigukast tagab sujuva ja vaikse töötamise. Tarnitakse kasutusvalmis juhtpuldiga.
Juhtpuldi kaabel: 2m / Voolukaabel: 1,5m / Ülekoormuskaitse: Jah / Vaba käik: Ei
Mehaaniline pidur – saavutab kohese pidurduse ja hoiab koormust elektrikatkestuse korral.
300kg ja 500kg vintsi on võimalik juhtida ka raadio teel juhitava juhtpuldiga.
Lubatud temperatuur -10°C kuni +40°C
Vastab masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.
—

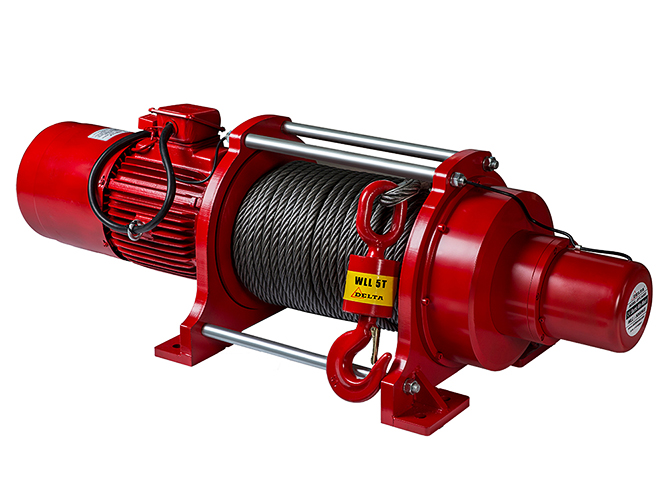

Vajuta pildile, et toodet suuremalt näha..
Andmed:
Töökoormus |
Tõmbekiirus |
Mootor |
Pinge |
Trossi ∅ / Pikkus |
IP |
Kaal |
300kg |
15m/min. |
0,75kW |
400V / 50Hz |
7mm / L= 28m |
44 |
38kg |
500kg |
21m/min. |
1,5kW |
400V / 50Hz |
8mm / L= 43m |
44 |
76kg |
1000kg |
12m/min. |
2,25kW |
400V / 50Hz |
10mm / L= 43m |
44 |
152kg |
2000kg |
12m/min. |
3,75kW |
400V / 50Hz |
12mm / L= 68m |
54 |
364kg |
3000kg |
12m/min. |
5,62kW |
400V / 50Hz |
16mm / L= 68m |
54 |
391kg |
5000kg |
12m/min. |
7,5kW |
400V / 50Hz |
20mm / L= 68m |
54 |
472kg |
Päringut esitades kirjutage soovitud elektrilise vintsi töökoormus (300kg – 5000kg).

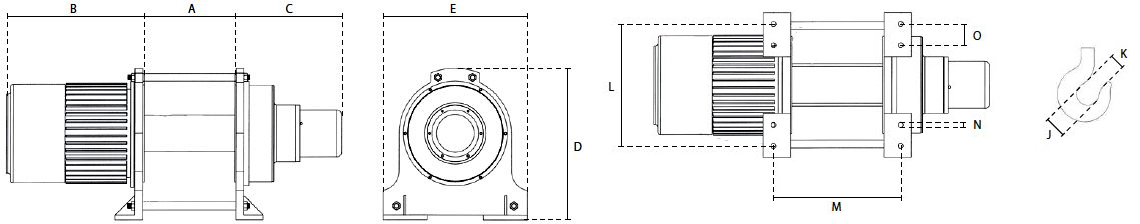

Joonised ja mõõdud:
Töökoormus |
A |
B |
C |
D |
E |
J |
K |
L |
M |
N |
O |
300kg |
160mm |
279mm |
164mm |
261mm |
201mm |
49mm |
41mm |
155mm |
224mm |
7mm |
– |
500kg |
246mm |
272mm |
180mm |
365mm |
310mm |
49mm |
41mm |
260mm |
305mm |
8mm |
– |
1000kg |
340mm |
383mm |
360mm |
365mm |
400mm |
39mm |
30mm |
350mm |
510mm |
14mm |
– |
2000kg |
378mm |
524mm |
436mm |
520mm |
590mm |
39mm |
30mm |
540mm |
525mm |
14mm |
85mm |
3000kg |
378mm |
580mm |
436mm |
520mm |
590mm |
45mm |
35mm |
540mm |
525mm |
14mm |
85mm |
5000kg |
510mm |
694mm |
436mm |
520mm |
590mm |
55mm |
38mm |
540mm |
660mm |
14mm |
85mm |
Kuidas trossi supleriga (nihkkaliibriga) õigesti mõõta?
