mehaaniline siirdevanker I talale roostevaba
Kasutus – Mehaanilise kett-tali või elektrilise kett-tali liigutamiseks I-talal. Siirdevanrkit tuleb lihtsalt rippuvast
tootest soovitud suunas lükata. Sobib puhastesse ruumidesse ja toiduainetööstusesse.
Kõik osad (välja arvatud laagrid) on valmistatud väga korrosioonikindlast materjalist 304(V2A) RB roostevabast terasest.
Püsimääritud kuullaagritele paigaldatud rattad võimaldavad sujuvat liikumist. Sobib enamikule I-tala ja H-tala profiilidele.
Saab ühildaga roostevaba mehaanilise kett-taliga kui on vaja, et tali liiguks mööda I-tala.
Lubatud temperatuur -40°C kuni +80°C
Vastab masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.
—

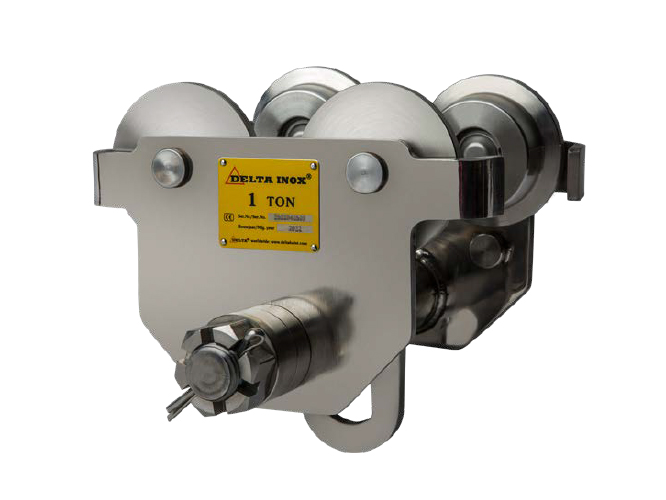

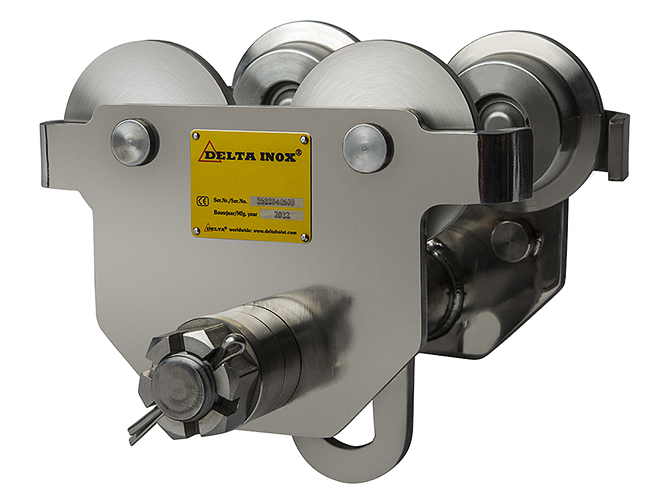

Vajuta pildile, et toodet suuremalt näha..
Andmed:
| Töökoormus | I-tala reguleerimise vahemik | Ratta ∅ | Kaal |
| 500kg | 50mm – 152mm | 57mm | 9kg |
| 1000 | 64mm – 203mm | 73mm | 12kg |
| 2000 | 88mm – 203mm | 86mm | 20kg |
| 3000 | 100mm – 203mm | 106mm | 29kg |
| 5000 | 114mm – 203mm | 118mm | 44kg |

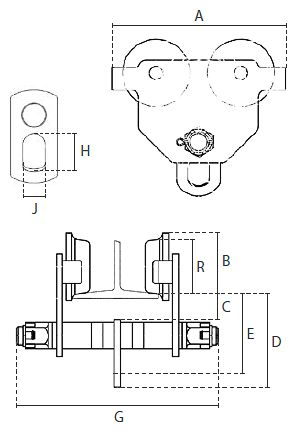

Joonised ja mõõdud:
| Töökoormus | A | B | C | D | E | G | H | J |
| 500kg | 199mm | 68mm | 30mm | 119mm | 104mm | 245mm | 32mm | 25mm |
| 1000 | 246mm | 84mm | 27mm | 145mm | 127mm | 327mm | 40mm | 30mm |
| 2000 | 276mm | 97mm | 27mm | 171mm | 156mm | 345mm | 52mm | 38mm |
| 3000 | 332mm | 119mm | 37mm | 200mm | 178mm | 367mm | 63mm | 40mm |
| 5000 | 377mm | 131mm | 38mm | 228mm | 198mm | 378mm | 75mm | 50mm |
