tõstehaarats horisontaalne EDH painduva lehtmetalli jaoks
Kasutus – Painduvate lehtmetallide horisontaalseks tõstmiseks ja transportimiseks.
Neil tõstehaaratsitel on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõugade vahed on saadaval vahemikus: 0mm kuni 50mm.
Andmed haaratsi tõstekoormuse ja lõua ava mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Eemaldage enne tõstmist lehtmetallilt kogu rasv, õli, mustus, korrosioon ja katlakivi klambri kinnitamise kohast.
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe. Tähelepanu! Ärge tõstke mitut lehtmetalli lehte korraga!
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1

tõstehaarats horisontaalne EDH painduva lehtmetalli jaoks
tõstehaarats horisontaalne EDH painduva lehtmetalli jaoks

Andmed:


Kood

Töökoormas
(kg/paar)

Lõugade vahe
R (mm)
Mõõdud (mm)
Kaal
(kg/tk.)
V S W T H X U Y
1 EDH 1000 0 – 15 140 99 10 22,5 13,5 65 167 15 2,5
2 EDH 2000 0 – 35 180 114 20 26 14 80 233 15 8
4 EDH 4000 0 – 50 235 129 30 40 25 130 304 20 18
6 EDH 6000 0 – 50 235 129 30 40 25 130 304 20 18

Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.

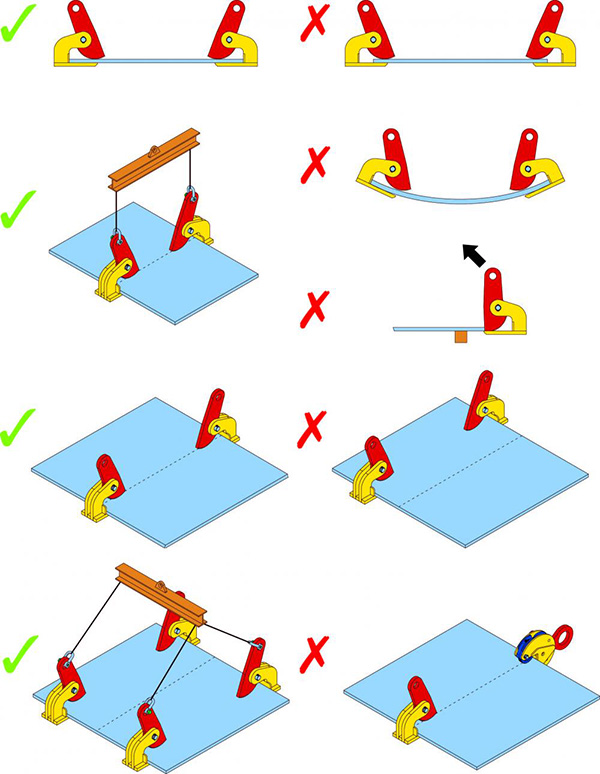

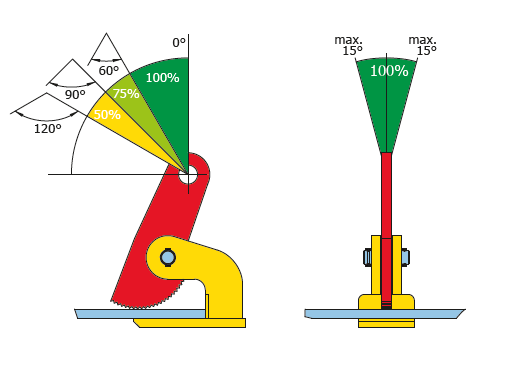

Ohutu tõstmise nurgad, asendid ja varuosa numbrid..
