tõstehaarats horisontaalne EHX

2,569 vaatamist

tõstehaarats horisontaalne EHX
Kasutus – Lehtmetallide horisontaalseks tõstmiseks ja transportimiseks.
Neil tõstehaaratsitel on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõua avad on saadaval vahemikus: 0mm kuni 150mm. Andmed haaratsi tõstekoormuse ja lõua ava mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Eemaldage enne tõstmist lehtmetallilt kogu rasv, õli, mustus, korrosioon ja katlakivi klambri kinnitamise kohast.
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe.
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1

tõstehaarats horisontaalne EHX
tõstehaarats horisontaalne EHX
Andmed:

Kood
Töökoormus (kg/paar)

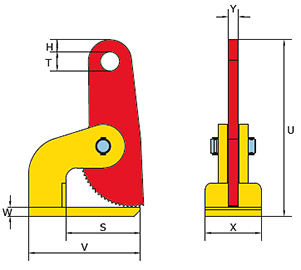

Lõugade ava (mm)		 Mõõdud (mm)
Kaal (kg/tk.)
V S W T H X U Y
1 EHX 1000 0 – 35 140 99 10 25 11,5 65 188 15 2,6
2 EHX 2000 0 – 60 180 118 15 30,5 19,5 90 287 16 7
3 EHX 3000 0 – 60 180 118 20 30,5 19,5 90 291 16 8
4 EHX 4000 0 – 60 220 145 25 30,5 19,5 105 304 20 13
6 EHX 6000 0 – 60 220 145 25 30,5 19,5 110 307 20 14
8 EHX 8000 0 – 60 225 135 35 30,5 19,5 120 336 30 19
10 EHX 10000 0 – 60 225 135 35 30,5 19,5 120 336 30 19
12 EHX 12000 0 – 60 225 135 35 30,5 19,5 120 336 30 19
15 EHX 15000 0 – 60 262 147 35 43 21,5 160 344 35 30
25 EHX 25000 0 – 60 262 147 40 43 21,5 175 349 35 33
2 EHSX 2000 0 – 100 180 120 15 30,5 19,5 90 383 15 9.2
3 EHSX 3000 0 – 100 180 120 20 30,5 19,5 90 387 15 10
4 EHSX 4000 0 – 100 220 145 25 30,5 19,5 105 414 20 15
6 EHSX 6000 0 – 100 220 145 25 30,5 19,5 120 414 20 16,5
8 EHSX 8000 0 – 100 225 135 35 30,5 19,5 120 428 30 21
10 EHSX 10000 0 – 100 225 135 35 30,5 19,5 120 428 30 22
12 EHSX 12000 0 – 100 225 135 35 30,5 19,5 120 428 30 22
15 EHSX 15000 0 – 150 350 240 35 45 27,5 140 665 35 53

Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.

Ohutu tõstmise nurgad, asendid ja varuosa numbrid..
