tõstehaarats horisontaalne EPH torude tõsteks
Kasutus – Torude horisontaalseks tõstmiseks, transportimiseks ja pööramiseks.
Sellel tõstehaaratsil on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõugade vahe on saadaval vahemikus: 40 kuni 60mm. Andmed haaratsi tõstekoormuse ja lõugade vahe mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe.
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1

Andmed:
Kood |
Töökoormus (kg/tk.) |
Lõugade vahe (mm) |

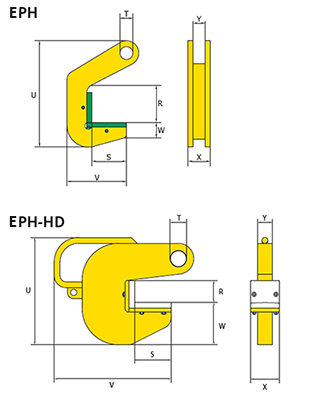

Mõõdud (mm) | Kaal (kg/tk.) |
||||||
V | S | W | U | T | X | Y | ||||
1.5 EPH | 1500 | 40 | 120 | 70 | 50 | 185 | 16 | 41 | 25 | 2 |
3 EPH | 3000 | 40 | 120 | 70 | 50 | 185 | 16 | 41 | 25 | 2 |
4 EPH | 4000 | 50 | 140 | 70 | 58 | 204 | 26 | 41 | 25 | 3 |
6 EPH | 6000 | 50 | 140 | 70 | 58 | 204 | 26 | 41 | 25 | 3 |
8 EPH | 8000 | 70 | 140 | 70 | 58 | 224 | 26 | 45 | 25 | 3,4 |
10 EPH | 10000 | 70 | 140 | 70 | 58 | 224 | 26 | 85 | 45 | 7 |
12 EPH | 12000 | 70 | 140 | 70 | 58 | 224 | 26 | 85 | 45 | 7 |
15 EPH | 15000 | 70 | 155 | 70 | 76 | 250 | 26 | 100 | 60 | 9 |
20 EPH | 20000 | 70 | 155 | 70 | 76 | 250 | 26 | 100 | 60 | 9 |
5 EPH-HD | 5000 | 60 | 309 | 100 | 85 | 232 | 26 | 80 | 20 | 6,7 |
10 EPH-HD | 10000 | 60 | 319 | 100 | 85 | 236 | 36 | 80 | 30 | 9,7 |
20 EPH-HD | 20000 | 60 | 362 | 100 | 105 | 285 | 51 | 80 | 35 | 14 |
30 EPH-HD | 30000 | 60 | 387 | 100 | 115 | 310 | 58 | 80 | 40 | 19 |
60 EPH-HD | 60000 | 60 | 418 | 100 | 115 | 350 | 85 | 80 | 60 | 28,5 |
Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.
Ohutu tõstmise nurgad, asendid ja varuosa numbrid..
