tõstehaarats vertikaalne ESE
Kasutus – Lehtmetallide- ja konstruktsioonide vertikaalseks tõstmiseks, transportimiseks ja pööramiseks.
Neil tõstehaaratsitel on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõua avad on saadaval vahemikus: 0 kuni 150mm. Andmed haaratsi tõstekoormuse ja lõua ava mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe. Tähelepanu! Ärge tõstke mitut lehtmetalli lehte korraga!
Eemaldage lehtmetallilt kogu rasv, õli, mustus, korrosioon ja katlakivi klambri kinnitamise kohast.
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1

Andmed:

Kood	Töökoormus (kg)	Lõugade ava (mm)	Mõõdud (mm)							Kaal (kg/tk.)
			S	T	U	V	W	X	Y
0.75 ES	750	0 – 13	47	30	202	100	37	37	10	1,7
1 ESE	1000	0 – 25	56	45	263	141	37	47	15	3,5
2 ESE *	2000	0 – 35	78	64	336	183	56	56	16	7
3 ESE *	3000	0 – 35	78	64	336	183	56	56	16	7
4.5 ES	4500	0 – 25	85	70	423	203	60	77	20	15
4.5 ESE	4500	0 – 45	85	70	425	228	60	78	20	16
6 ES	6000	0 – 32	114	75	490	225	78	78	20	19
6 ESE	6000	0 – 50	114	75	490	259	82	78	20	21
7.5 ES	7500	0 – 40	111	75	530	246	76	82	20	24
7.5 ESE	7500	0 – 55	111	75	522	267	70	86	20	26
9 ES	9000	0 – 55	111	75	522	267	70	86	20	27
12 ES	12000	0 – 52	148	85	617	295	100	94	44	37
15 ES	15000	0 – 76	209	86	810	373	136	106	49	70
17 ES	17000	0 – 76	209	86	810	373	136	106	49	71
20 ES	20000	0 – 80	250	100	933	563	153	140	66	149
25 ES	25000	5 – 85	250	100	925	563	148	140	66	149
30 ES	30000	10 – 90	250	100	918	568	153	142	66	155,5
6 SES	6000	40 – 90	114	75	486	275	70	78	20	21
7.5 SES	7500	50 – 100	111	75	524	312	70	86	20	26,5
9 SES	9000	50 – 100	111	75	522	312	70	86	20	27,5
12 SES	12000	50 – 100	152	85	615	344	100	94	44	41
15 SES	15000	80 – 150	224	86	800	450	136	106	49	76
20 SES	20000	80 – 150	249	100	924	640	153	140	66	160
25 SES	25000	80 – 150	249	100	924	640	153	140	66	160
30 SES	30000	80 – 150	249	100	906	645	156	142	66	165,5

Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.

---

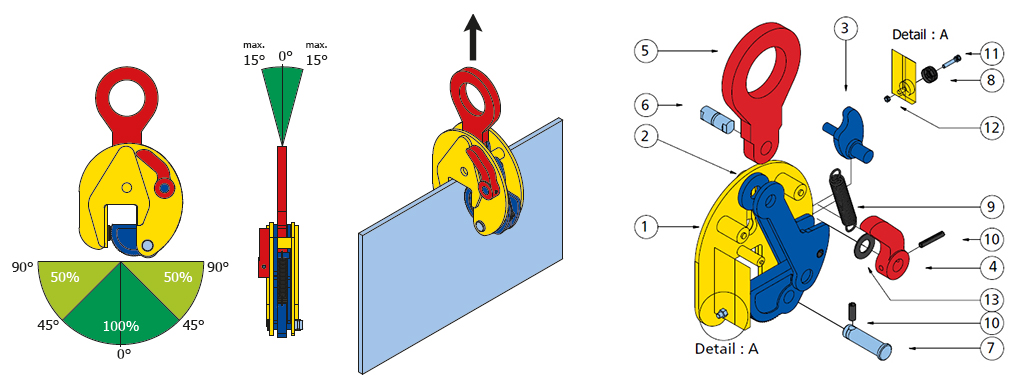

Ohutu tõstmise nurgad, asendid ja varuosa numbrid..

---
