mehaaniline kangtali
Kasutus – Sobib tõstmiseks, tõmbamiseks või venitamiseks. Et kangtaliga tõsta või tõmmata tuleb kangtali keskel olevat väikest võtit (lukustit)
keerata vasakule või paremale ja siis kangi ülevalt alla “pumbata”. Võtit (lukustit) keskele keerates liigub kett tali sees vabalt.
Tõstekonks talidel on pööritsa ja lukustiga.
Saab ühildaga mehaanilise siirdevankriga kui on vaja, et tali liiguks mööda I-tala.
Lubatud temperatuur -10°C kuni +60°C
Vastavad masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.
—

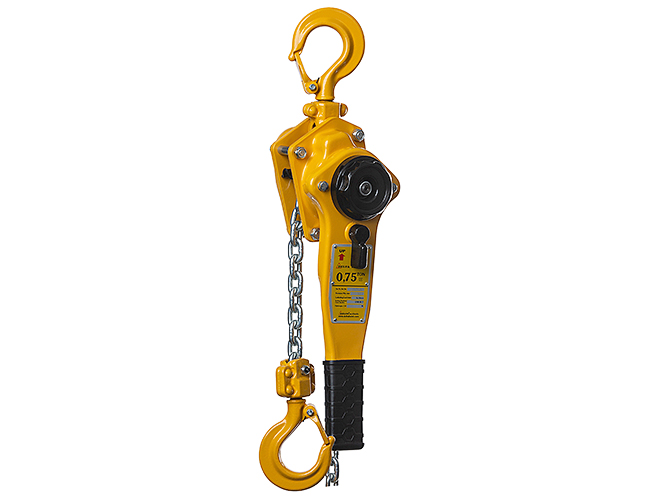

Vajuta pildile, et toodet suuremalt näha..
Andmed:
Töökoormus |
Tõsteketi mõõdud |
Kette rippes |
Tali kaal |
Keti kaal |
750kg |
6mm x 18mm |
1 |
5,2kg |
0,9kg/m ** |
1500kg |
8mm x 24mm |
1 |
9,1kg |
1,5kg/m ** |
3000kg |
10mm x 30mm |
1 |
15,5kg |
2,3kg/m ** |
6000kg |
10mm x 30mm |
2 |
24,1kg |
4,6kg/m ** |
9000kg |
10mm x 30mm |
3 |
32,1kg |
6,9kg/m ** |
Päringut esitades kirjutage soovitud kangtali töökoormus (750kg – 9000kg) ja standartne tõstekõrgus (3m, 6m või 10m).
Kui soovite pikema ketiga kangtali, siis kirjutage soovitud tõstekõrgus!
Keti kaal ** – Kaalu arvestus 1 meetri tõstekõrguse kohta (tõstekett)

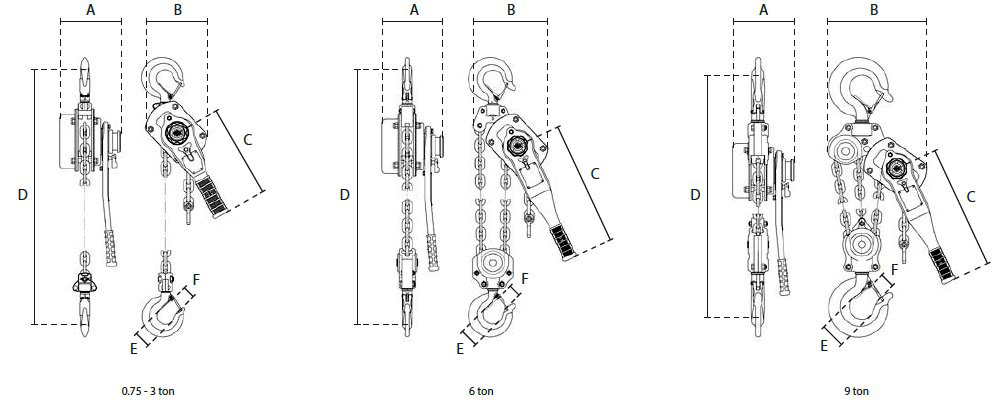

Joonised ja mõõdud:
Töökoormus |
A |
B |
C |
D |
E |
F |
750kg |
155mm |
135mm |
285mm |
320mm |
37mm |
30mm |
1500kg |
180mm |
155mm |
370mm |
380mm |
45mm |
36mm |
3000kg |
215mm |
200mm |
410mm |
480mm |
50mm |
40mm |
6000kg |
215mm |
200mm |
410mm |
600mm |
64mm |
50mm |
9000kg |
215mm |
330mm |
410mm |
700mm |
85mm |
58mm |
