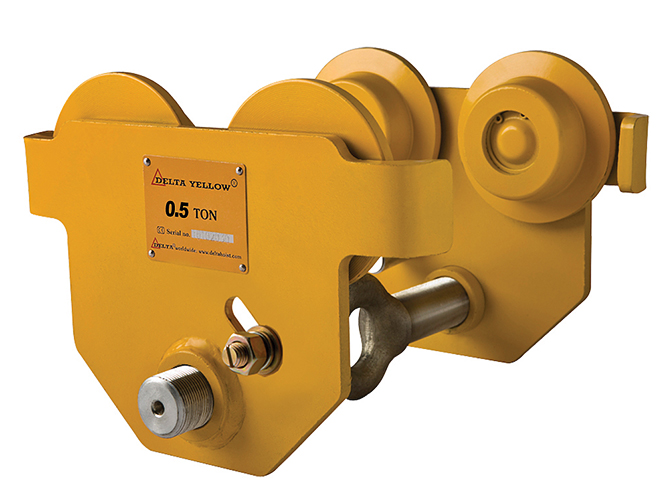

mehaaniline siirdevanker I talale
Kasutus – Mehaanilise kett-tali või elektrilise kett-tali liigutamiseks I-talal. Siirdevanrkit tuleb lihtsalt
rippuvast tootest soovitud suunas lükata. Püsimääritud kuullaagritele paigaldatud rattad võimaldavad sujuvat liikumist.
Saab ühildaga mehaanilise kett-taliga või mehaanilise kangtaliga kui on vaja, et tali liiguks mööda I-tala.
Sobib enamikule I-tala ja H-tala profiilidele.
Lubatud temperatuur -40°C kuni +80°C
Vastab masinadirektiivi 2006/42/EC nõuetele.
Toodetel on sertifikaat.
—
Vajuta pildile, et toodet suuremalt näha..

Andmed:

Töökoormus	I-tala reguleerimise vahemik	Ratta ∅	Kaal
500kg	50mm – 305mm	55mm	5,4kg
1000kg	58mm – 305mm	68mm	9,3kg
2000kg	66mm – 305mm	80mm	14,8kg
3000kg	74mm – 305mm	100mm	24,1kg
5000kg	90mm – 305mm	120mm	41,1kg

Joonised ja mõõdud:

Töökoormus	A	B	C	D	E	G	H	J
500kg	198mm	158mm	68mm	40mm	385mm	25mm	13mm	28mm
1000kg	238mm	183mm	82mm	31mm	388mm	29mm	17mm	37mm
2000kg	277mm	208mm	95mm	31mm	405mm	36mm	20mm	48mm
3000kg	324mm	249mm	116mm	31mm	429mm	46mm	26mm	56mm
5000kg	373mm	296mm	138mm	40mm	435mm	52mm	28mm	65mm
