tõstehaarats horisontaalne EHSK lehtmetalli pakkide tõsteks
Kasutus – Lehtmetalli pakkide horisontaalseks tõstmiseks ja transportimiseks.
Neil tõstehaaratsitel on varuosad ka saadaval. Ohutu tõstmise nurki, asendeid ja varuosa numbreid näeb tabeli lõpus.
Lõua avad on saadaval vahemikus: 3mm kuni 420mm. Andmed haaratsi tõstekoormuse ja lõua ava mõõtude kohta on märgitud toodetele.
Miinimum töökoormus on 10% lubatud maksimum töökoormusest (Näide: 2000kg haaratsi töökoormuse puhul on see 200kg).
Eemaldage lehtmetallilt kogu rasv, õli, mustus, korrosioon ja katlakivi klambri kinnitamise kohast.
Tõstehaaratsite juurde pakume ka klass 8 kett-troppe.
Lubatud temperatuur -40°C kuni +100°C
Standard: NEN 13155
Toodetel on sertifikaat.
Varutegur 2:1
Andmed:
Kood |
Töökoormus (kg/paar) |
Lõugade ava (mm) |
Mõõdud (mm) | Kaal (kg/tk.) |
||||||||
| V | S | W | T | H | U | X | Z | Y | ||||
| 1.5 EHSK/180 | 1500 | 3 – 180 | 201 | 135 | 15 | 30,5 | 18 | 289 | 90 | 60 | 20 | 9,5 |
| 1.5 EHSK/300 | 1500 | 3 – 300 | 201 | 135 | 15 | 30,5 | 18 | 409 | 90 | 60 | 20 | 11 |
| 3 EHSK/180 | 3000 | 3 – 180 | 241 | 165 | 20 | 30,5 | 18 | 296 | 105 | 69 | 20 | 13 |
| 3 EHSK/300 | 3000 | 3 – 300 | 241 | 165 | 20 | 30,5 | 18 | 416 | 105 | 69 | 20 | 15 |
| 4.5 EHSK/180 | 4500 | 3 – 180 | 241 | 165 | 20 | 30,5 | 18 | 296 | 105 | 69 | 20 | 13 |
| 4.5 EHSK/420 | 4500 | 3 – 420 | 241 | 165 | 20 | 30,5 | 18 | 536 | 105 | 69 | 20 | 17 |
| 6 EHSK/180 | 6000 | 3 – 180 | 256 | 160 | 25 | 30,5 | 18 | 304 | 120 | 75 | 20 | 18 |
| 6 EHSK/420 | 6000 | 3 – 420 | 256 | 160 | 25 | 30,5 | 18 | 544 | 120 | 75 | 20 | 24 |
| 9 EHSK/180 | 9000 | 3 – 180 | 256 | 160 | 25 | 30,5 | 18 | 304 | 120 | 75 | 20 | 18 |
| 9 EHSK/420 | 9000 | 3 – 420 | 256 | 160 | 25 | 30,5 | 18 | 544 | 120 | 75 | 20 | 24 |
Päringut esitades kirjutage soovitud tõstehaaratsi kood ja kogus.

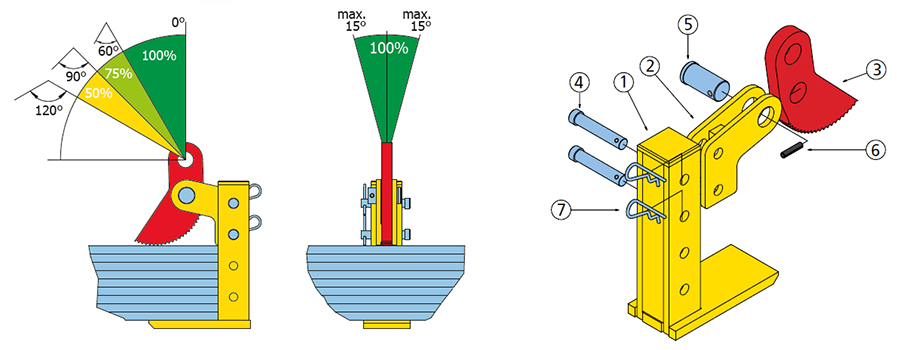

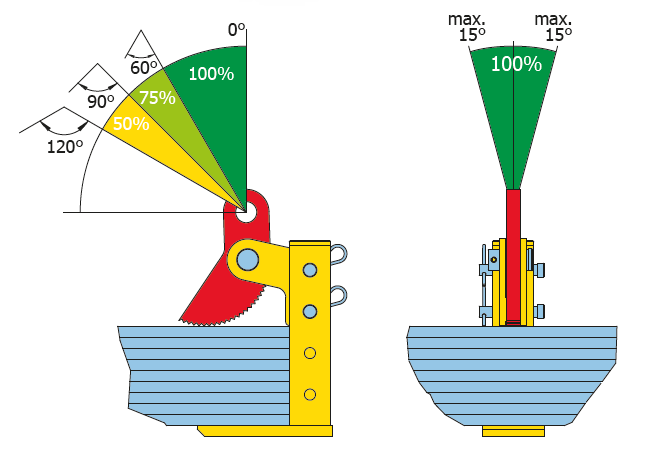

Ohutu tõstmise nurgad, asendid ja varuosa numbrid..
